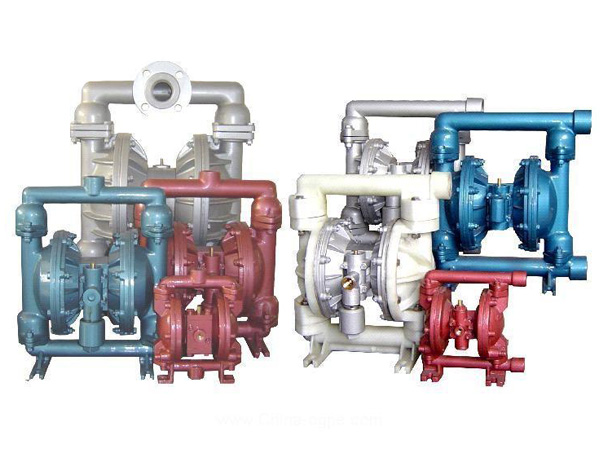

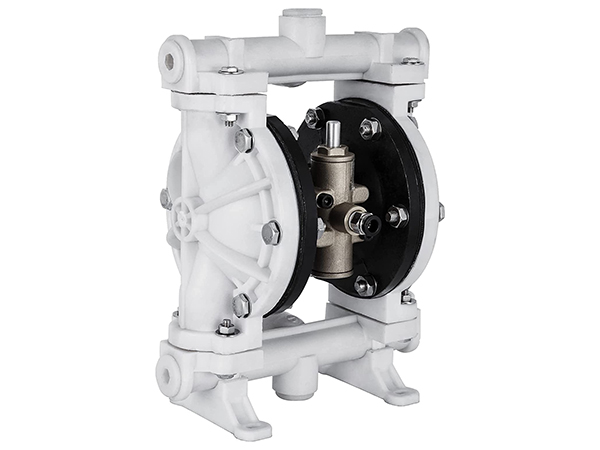

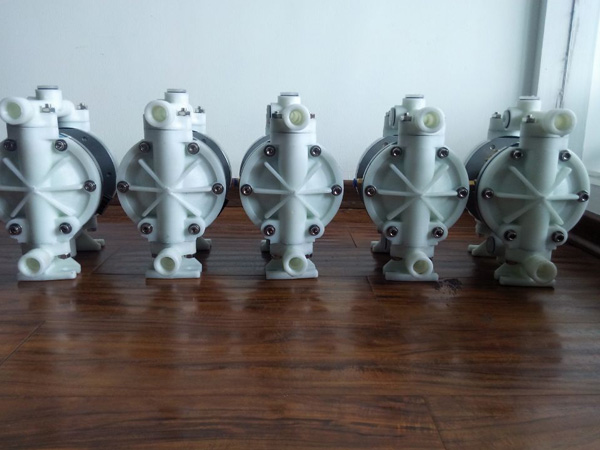

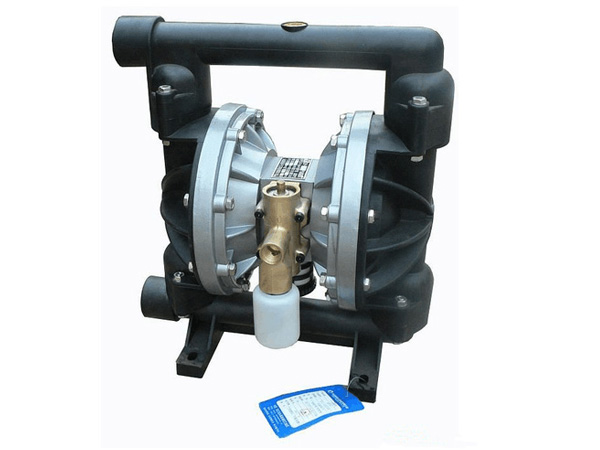

Bomba neumática de membrana QBY

La bomba neumática de membrana posee una cualidad de cero pérdida que la convierte en una opción imbatible cuando nos referimos a medios de alta y baja fluidez, medios corrosivos, volátil o venenosos. Esta bomba no daña el medio ambiente ni afecta la salud del personal. Al no poseer piezas de características rotativas, ni sello de eje o diafragma, el medio no causa ningún efecto en la bomba. El modelo QBY comprende las ventajas de las bombas autocebantes, bombas sumergibles, bombas con protección eléctrica, bomba de lodo y bomba tipo trash (para aguas turbias)

Características
1. La operación de la bomba no presenta dificultades y solo es condición necesaria abrir o cerrar la válvula de gas.
2. La bomba de diafragma sumergible no sufrirá daños en caso de corte abrupto de electricidad u operación sin medio por un largo tiempo.
3. En caso de sobrecarga, esta bomba de diafragma resistente a la abrasión está equipada con un dispositivo de protección, este permitirá a la bomba reiniciar su funcionamiento sin intervención de operarios.
4. La bomba de membrana es fácil de mantener por su estructura simple y sus componentes resistentes al desgaste.
5. El medio no está en contacto con las piezas principales por lo tanto, la abrasión no afectrá el rendimiento.
6. No require ser llenada con agua. El recorrido máximo de succión es de 5m. La presión de salida no supera los 6 bar y su cabeza es de 70m.
7. Este dispositivo de bombeo tiene la capacidad de trasladar medio aún en diámetros de 100mm.
2. 8. El lodo e impurezas no causan abrasión.
3. 9. La regulación de la válvula de aire entre 1 a 7 bar sirve para controlar la cabeza y el flujo.
4. 10. La bomba operada por aire es perfecta para medios con capacidad de explosión e inflamables.
5. 11. La bomba de membrana puede ser sumergida en el medio.
6. 12. El transporte de medio viscoso inferior a 10,000 CP está disponible.
13. Aunque no sea necesario aceite lubricante, nuestro equipo no será dañado cuando funcione en ralentí.

Parámetros de rendimiento

Modelo Flujo(m3/h) Cabeza (m) Recorrido para succión (m) Máx. diámetro de partícula (mm) Máx. presión neumática (kg/cm2) Máx. consumo de aire (m3/min)
QBY-10 0-0.8 0-50 5 1 7 0.3
QBY-15 0-1 0-50 5 1 7 0.3
QBY-25 0-2.4 0-50 7 2.5 7 0.6
QBY-40 0-8 0-50 7 4.5 7 0.6
QBY-50 0-12 0-50 7 8 7 0.9
QBY-65 0-16 0-50 7 8 7 0.9
QBY-80 0-24 0-50 7 10 7 1.5
QBY-100 0-30 0-50 7 10 7 1.5

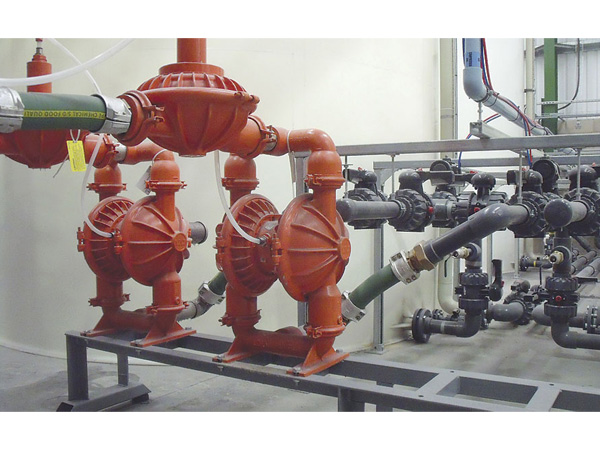

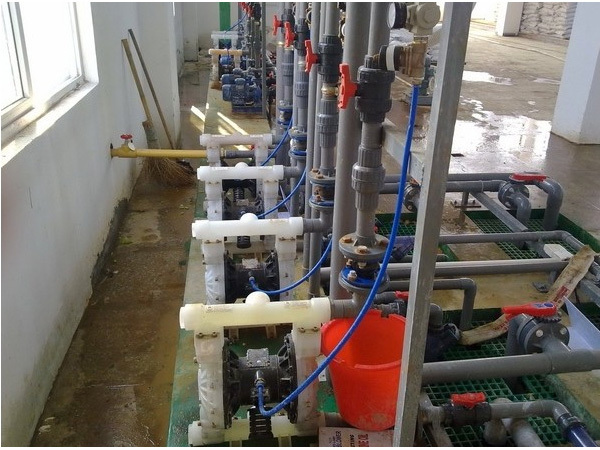

Aplicaciones

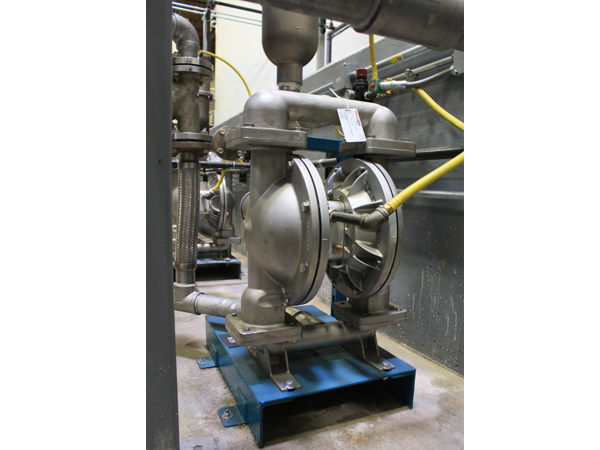

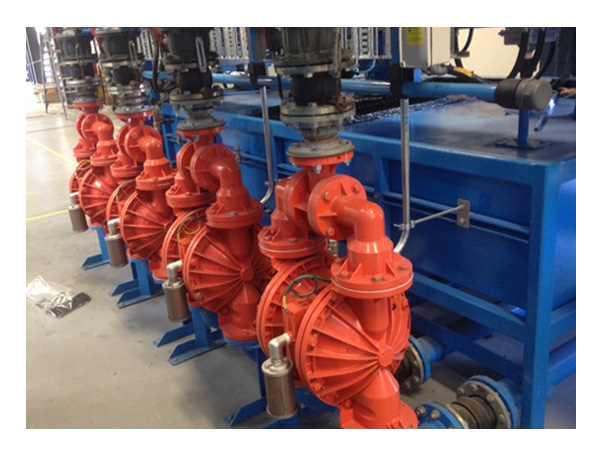

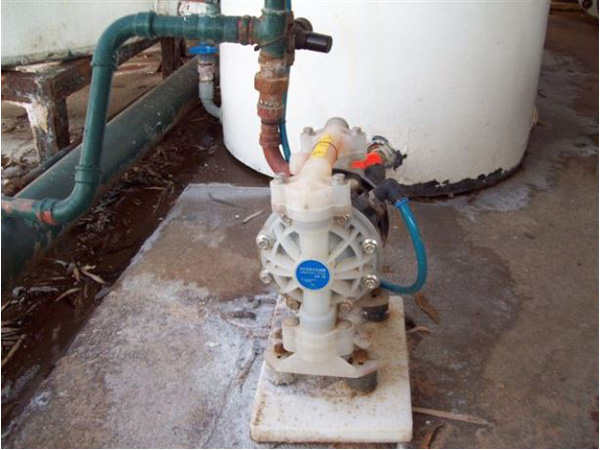

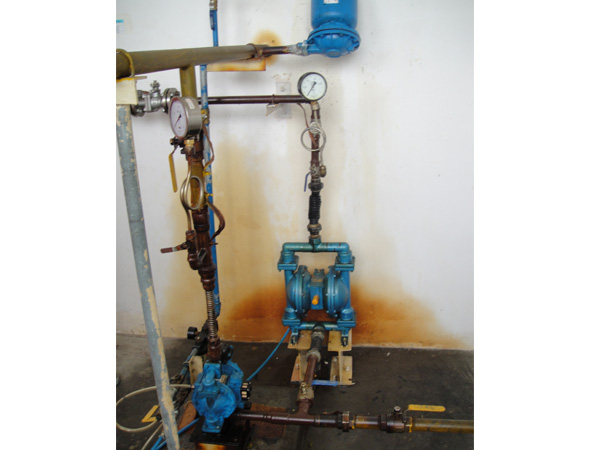

1. La bomba neumática de diafragma sirve para la eliminación de aguas residuales, aceites de desecho y el bombeo en desagües y alcantarillas. Aunque la bomba sumergible puede aplicarse en estas situaciones, suele estar muy lejos de la fuente de alimentación; mientras que gracias al cilindro de gas comprimido, nuestra bomba evita dicho problema.
2. Transporte de gas líquido y aguas ácidas residuales en refinerías.
3. Bombeo de suspensión de esmalte en la industria cerámica.
4. En el proceso de refinación de petróleo, los productos derivados del petróleo a menudo deben verterse y cargarse temporalmente para tomar muestras de los mismos. Con la bomba de diafragma se puede hacer estas tareas de forma rápida y sencilla.
5. Se puede utilizar para el transporte de los ácidos nafténicos, el sulfito de sodio líquido y el benceno.
